Exercices Amplificateur opérationnel corrigé

Exercices d’application résolus Amplificateur Opérationnel

Exercices résolus Amplificateur Opérationnel :

Exercice n°1 :

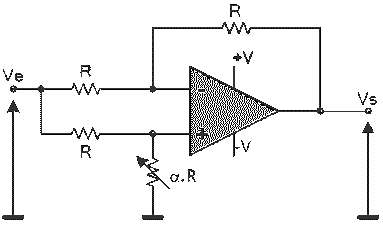

Le schéma ci-contre représente un amplificateur à gain variable destiné pour les capteurs : Démontrer que :



Exercice n°2 :

On désire amplifier et adapter la tension Ve fournie par un capteur de température. Pour cela, on utilise le montage amplificateur différentiateur suivant :
  • AOP est considéré idéal
  • Vref = 2.73V
  • V = 12V
  • T(°C) = T(°K) – 273°K

amplificateur capteur de temperature

  1. Exprimez la tension Vs en fonction de R1, R2, Vref et Ve ?
  2. Sachant que le capteur de température fournit une tension de 10mV pour 1°K, calculer le rapport R2/R1 pour qu'à la sortie de l'amplificateur, Vs = 20mV pour 1°C ?
  3. Pourquoi utilise-ton un différentiateur et pourquoi Vref = 2.73V ?

Les éléments du corrigé

          Exercice n°1:

pont diviseur de tension
pont diviseur de tension
pont diviseur de tension
théorème de Millman
Théorème de Millman

solution exercice 1

          Exercice n°2:

solution exercice 2

2.3. Pour réaliser la formule T(°C) = T(°K) – 273°K. 2.73V  273°K.

Exercices à résoudre Amplificateur Opérationnel

Le montage ci-dessous représente un amplificateur différentiel utilisé dan les instruments de mesure, pour les faibles tensions continues issues d'un capteur :(amplificateur d'instrumentation):


  1. Sachant que les 3 AOP sont idéaux, Exprimer la tension V1 en fonction de V2, R1, R2 et R3 ?
  2. En déduire la tension V2 en fonction de l'entrée Ve ?
  3. Exprimer la tension Vs en fonction de VA , VB , R4 et R5 ?
  4. Déduire l'expression de Vs en fonction de V2, puis de vs en fonction de Ve ?
Autre exercice
